Устройство и принцип работы Эко-Гранд 8 Пр
Септик Эко-Гранд 8 Пр представляет собой квадратную емкость размерами 1.33 х 1.12 х 2.525 м, разделенную на четыре отсека, которые между собой поделены перегородками. В двух отсеках установлены аэраторы. Также в установке имеются три эрлифта, предназначенные для последовательного перекачивания очищаемых стоков в камеры и удаления ила. На аэраторы и эрлифты подается воздух компрессорами, расположенными в приборном отсеке. Установка оборудована съемной утепленной водонепроницаемой крышкой с дефлектором для забора воздуха из окружающей среды.
Принцип работы Эко-Гранд 8 Пр основан на использовании биологической очистки и процесса окисления органических веществ сточной воды с помощью пневматической низконапорной аэрации кислородом воздуха.
Процесс очистки включает работу станции в двух фазах:
1. Фаза прямого цикла. Очистка бытовых сточных вод в установках происходит следующим образом: сточные воды самотеком из жилого помещения по входящему трубопроводу поступают в приёмную камеру. Под действием аэрации крупные фракции стоков разбиваются на более мелкие. Из приемной камеры неочищенные стоки с помощью эрлифта через дополнительный цилиндрический фильтр поступают в аэротенк, в котором происходит биологическая очистка с помощью активного ила. Далее стоки поступают во вторичный отстойник, где при отстаивании ил опускается вниз и возвращается обратно в аэротенк. Очищенные стоки после отстаивания во вторичном отстойнике попадают через дополнительный фильтр в отводящую магистраль установки и оттуда выводятся принудительно наружу.
2. Фаза обратного цикла. При недостаточном поступлении стоков уровень в приемной камере достигает установленного минимума, срабатывает поплавковый переключатель, который включает компрессор обратного цикла, и переключает станцию Эко-Гранд 8 Пр в фазу обратного цикла. В этой фазе включается аэрация приемной камеры и перекачивание избыточного активного ила с помощью эрлифта из аэротенка в стабилизатор активного ила. В стабилизаторе происходит разделение активного ила на фракции. Лёгкие фракции через переливное отверстие направляются обратно в приемную камеру, а более тяжёлые - оседают на дно стабилизатора и накапливаются в нем. При достижении в приемной камере верхнего уровня срабатывает поплавковый переключатель, который включает компрессор прямого цикла, и установка работает в режиме прямого тока жидкости.
К повышению уровня в приемной камере может приводить и приток неочищенной воды, вследствие этого, время фазы обратного цикла уменьшается пропорционально количеству вновь поступающей неочищенной воды (в случае отсутствия притока неочищенной воды время фаз примерно одинаково). Таким образом, в процессе работы установки Эко-Гранд 8 Пр автоматически происходит удаление активного ила и поддержание его концентрации на уровне, необходимом для оптимальной очистки. Эффективность очистки зависит от чередования циклов.
Особенности монтажа Эко-Гранд 8 Пр
Монтаж септика Эко-Гранд 8 Пр и его подсоединение к канализационной сети должен производиться представителями специализированных предприятий. Перед монтажом установки необходимо составить план ее размещения, схему вертикальных отметок, укомплектовать необходимыми строительными материалами, разметить котлован и траншеи для трубопроводов и сооружений почвенной очистки. Благодаря особенностям конструкции возможна установка на участках с высоким уровнем грунтовых вод.
При монтаже установки и подсоединения канализационных коммуникаций должны соблюдаться требования: СНиП 2.04.03-85, СНиП 2.04.02-84, СНиП 2.04.01-85.
Отвод очищенной воды при этом возможен:
- на поле фильтрации или в дренаж;
- в дренажный колодец;
- через накопительный резервуар в ливневую канаву;
- в накопительный резервуар для повторного использования (полива, мытья тротуаров и т.п.);

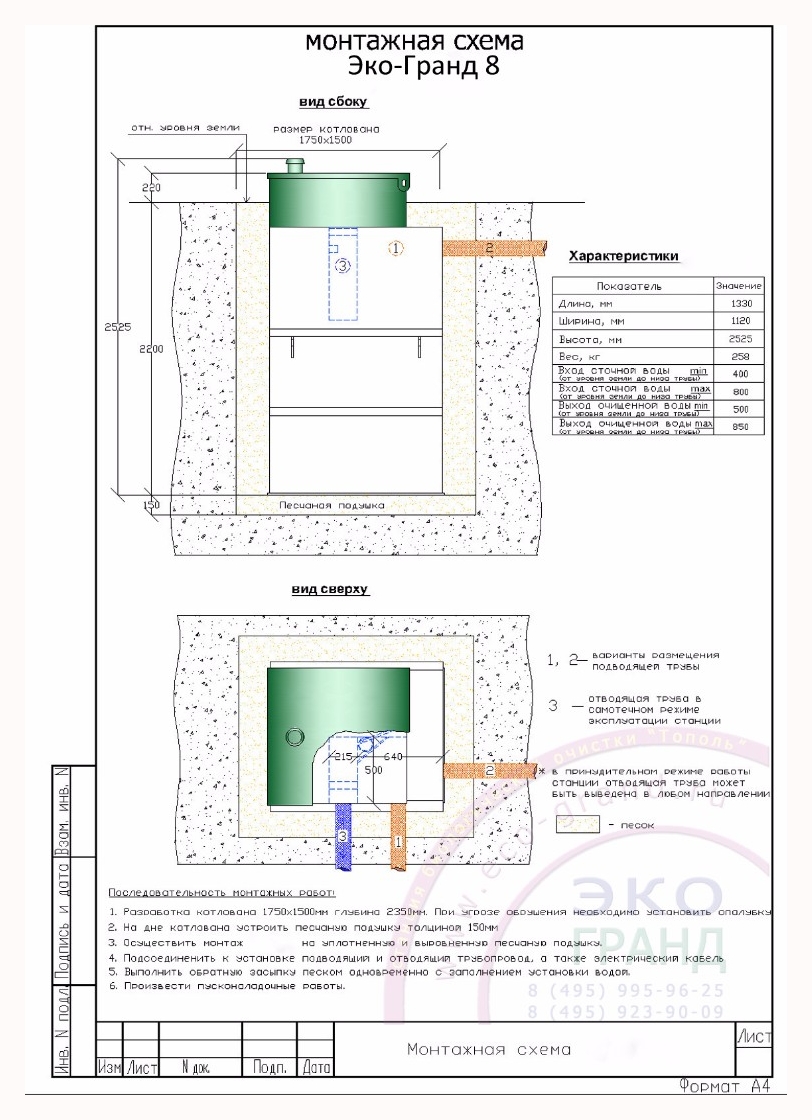

Установка размещается в заранее подготовленный котлован таким образом, чтобы между стенками установки и стенками котлована было расстояние не менее 250мм с каждой стороны, а крышка была примерно на 150-180 мм выше поверхности земли (во избежание затопления внутреннего пространства установки дождевыми и талыми водами).
Прочный полипропиленовый корпус емкости позволяет монтировать установку на плотный материковый грунт с подсыпкой песчаного подстилающего слоя толщиной 100-150 мм без дополнительного бетонирования.
Обсыпку Эко-Гранд 8 Пр следует выполнять песком одновременно с заполнением установки водой до уровня выхода, с целью выравнивания внутреннего и наружного давления. В грунтах вызывающих максимальное давление на стенки установки (например, несвязанные песчаные обводненные грунты с камнями) обсыпку выполняют сухой песчано-цементной смесью 6:1 слоями по 0,3 м. Поверхность отдельных слоев посыпают цементом в целях стабилизации обсыпки.
